氣動螺紋球閥產品概述

　　Q611F氣動內螺紋球閥是由雙（單）作用氣動活塞式執行器和內螺紋球閥組成。其閥體可分為整體式、二片式、三片式。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖擊。氣動活塞式執行器采用低摩擦材料做成軸承套，缸體內外表面經硬質陽極氧化防腐處理，大大提高了氣缸的使用壽命。本產品使用性能穩定，廣泛的用于石化、冶金、電力、輕工、醫藥等工業部門。

　　氣動螺紋球閥工作原理

　　Q611F氣動內螺紋球閥當氣動執行器與電路和系統氣源接通后，空氣通過管道A或B管進入A缸（B缸）推動活塞向一端運動，從而帶動旋轉軸和球芯轉動90°。氣動執行器頂部連動可視器，當綠色標志指向“開”字時標志閥門開啟。回信器信號燈綠燈亮?xí)r閥門處在開啟位置，而紅燈亮?xí)r閥門處在關閉位置。定位器可調節閥門管道流量。

　　氣動螺紋球閥產品特點

　　球閥和執行器之間無支架連接，一體化的外型結構緊湊，減少設備空間。

　　球閥閥座采用彈性密封結構，密封可靠，啟閉輕松。

　　球閥閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。

　　閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖擊。

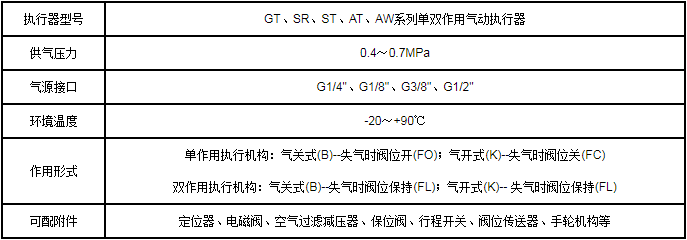

　　主要技術參數

　　主要連接尺寸
