氣動手動雙用蝶閥產品概述

　　本D643H氣動硬密封碟閥圖片帶電磁閥、氣源處理三聯件，限位開關，定位器等氣動元件。我公司研制的D643H氣動帶手動蝶閥，結構緊湊，90°回轉開關輕松，密封可靠，使用壽命長，被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中，作為調節和截止使用。

　　氣動手動雙用蝶閥產品分類

　　1、按結構形式分類

　　（1）中心密封蝶閥

　　（2）單偏心密封煤閥

　　（3）雙偏心密封蝶閥

　　（4）三偏心密封跺閥

　　2、按密封面材質分類

　　（1）軟密封蝶閥。

　　 密封副由非金屬軟質材料對非金屬軟質材料構成。

　　 密封副由金屬硬質材料對非金屬軟質材料構成。

　　（2）金屬硬密封蝶閥。密封副由金屬硬質材料對金屬硬質材料構成。

　　3、按密封形式分類

　　（1）強制密封蝶閥

　　彈性密封蝶閥。密封比壓由閥門關閉時閥板擠壓閥座，閥座或閥板的彈性產生外加轉矩密封蝶閥。密封比壓由外加于閥門軸上的轉矩產生

　　（2）充壓密封蝶閥。密封比壓由閥座或閥板上的彈件密封元件充壓產生

　　（3）自動密封蝶閥。密封比壓由介質壓力自動產生。

　　氣動手動雙用蝶閥基礎選項

　　型號： D643H

　　口徑： 50～1200mm

　　壓力： 0.6MPa～1.6MPa

　　材質： 鑄鋼 、鑄鐵、不銹鋼

　　氣動手動雙用蝶閥產品特點

　　1、本閥采用三偏心結構，具有越關越緊的密封功能，密封性能可靠。

　　2、密封副材料選用不銹鋼+石棉板，使用壽命長。

　　3、不銹鋼+石棉板密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。

　　4、蝶板采用框架結構，強度高，過流面積大，流阻小。

　　5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。

　　6、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。

　　7、本閥結構獨特，操作靈活，省力，方便。

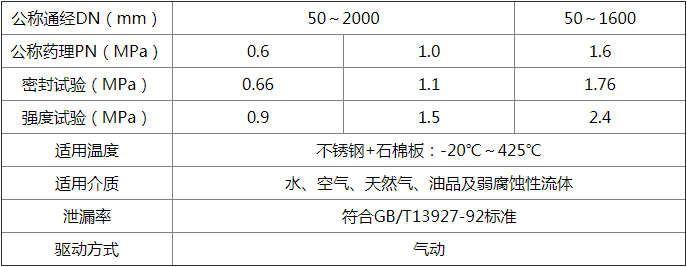

　　氣動手動雙用蝶閥主要結構參數

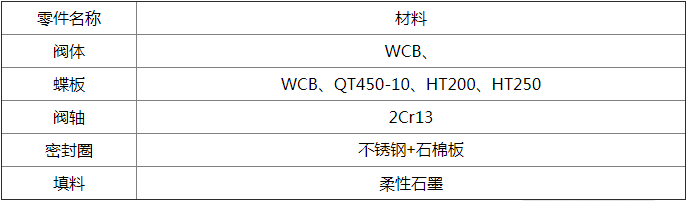

　　氣動手動雙用蝶閥主要零部件材料
